Концевой изолятор для КРУЭ 1100 кВ с полной локализацией производства
2025-11-08
Разработанный государственной электротехнической компанией Китая «Концевой изолятор для КРУЭ 1100 кВ с полной локализацией производства» успешно решает проблему зависимости от единственного поставщика эпоксидных литых изоляторов для сверхвысокого напряжения, дополнительно повышает уровень локализации и замещения импортной продукции, демонстрируя передовой международный уровень концевых изоляторов для КРУЭ 1100 кВ.
Благодаря технологическим инновациям в рамках разработки продукта было получено 1 патент, разработан 1 комплект технологической документации, создан 1 комплект документации по формированию эпоксидной системы, решена 1 ключевая технологическая задача. Продукт успешно прошел отраслевую сертификацию, а его комплексные технические характеристики достигли мирового лидирующего уровня.

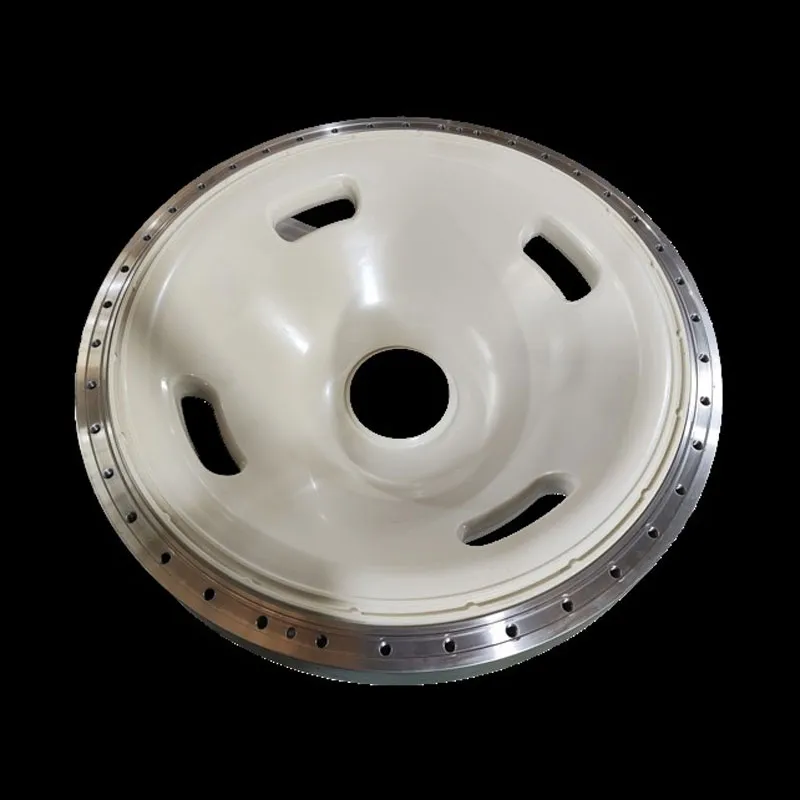

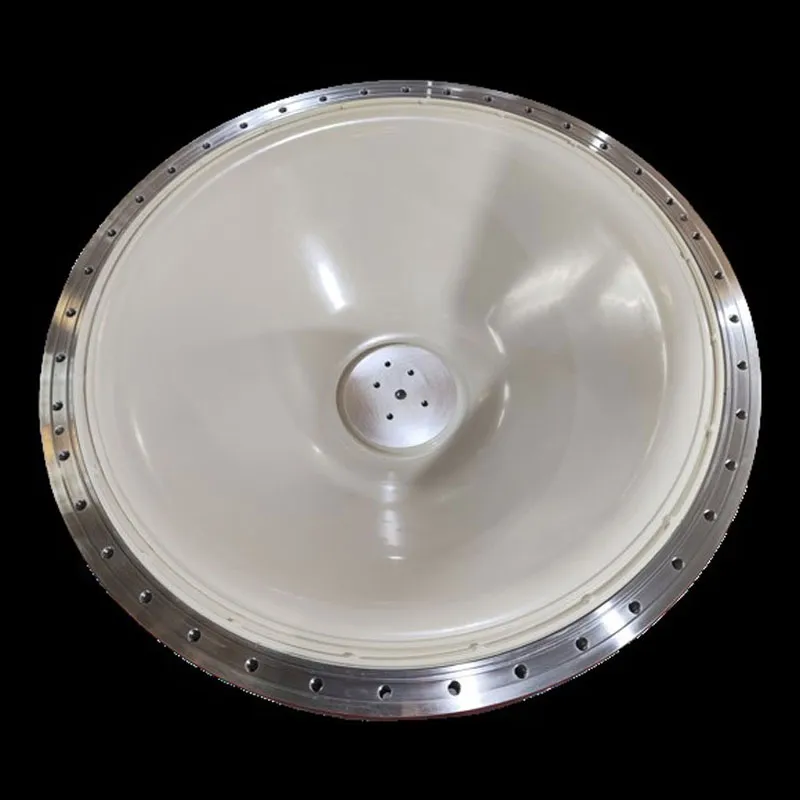

Концевой изолятор 1100 кВ является ключевым компонентом в оборудовании КРУЭ, выполняя в нём функции опоры, изоляции и разделения газовых камер. Он должен выдерживать соответствующее давление газа SF₆ в оборудовании и обеспечивать герметичность. Концевые изоляторы делятся на два типа: концевые опорные изоляторы (сквозные) и концевые разделители (разделительные). Сквозные изоляторы обеспечивают соединение газовых камер, а разделительные — изоляцию между соседними камерами с разным давлением.
Назначение продукта

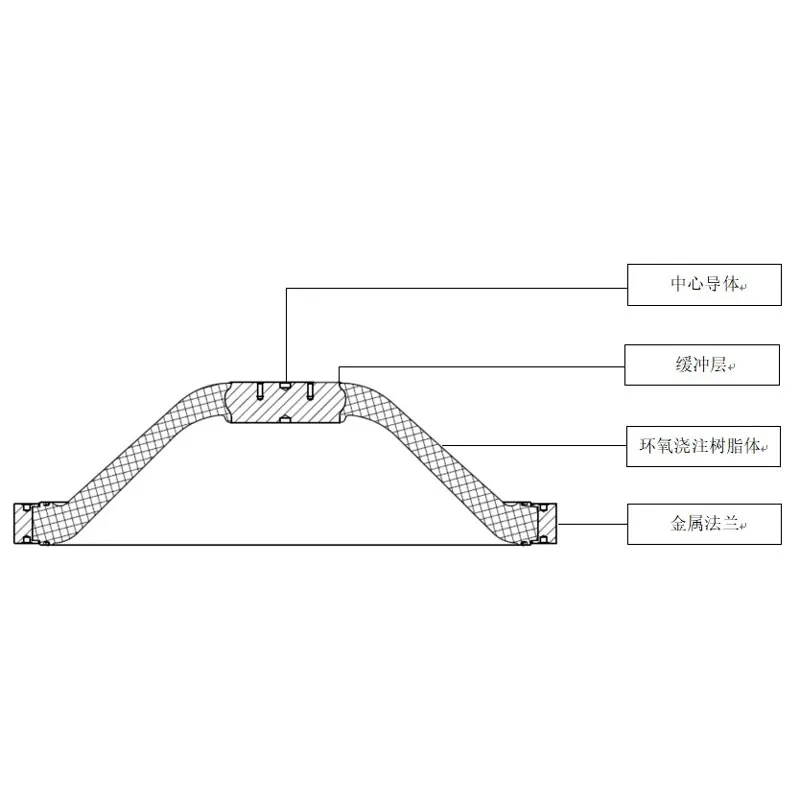

Концевой изолятор состоит из трёх основных частей: центрального проводника, эпоксидной литой изоляционной массы и заземляющего металлического фланца. Между проводником и эпоксидной массой используется буферный слой для адгезии.
Изделие соответствует требованиям к номинальному выдерживаемому промышленно-частотному напряжению 1100 кВ в оборудовании КРУЭ 1100 кВ, удовлетворяет условию 1,1-кратного запаса по напряжению, а его изоляционные характеристики превышают или соответствуют стандартным техническим требованиям для продукции 1100 кВ.
Основные условия эксплуатации: Концевой изолятор 1100 кВ применяется преимущественно в выключателях или разъединителях сверхвысокого напряжения КРУЭ, в среде сухого и чистого газа SF₆, при температуре от –40 °C до +105 °C.
Нормативный срок службы: 30 лет.
Технические особенности и инновации
Высокая ударная вязкость и температура стеклования. Проведены фундаментальные исследования свойств отечественной эпоксидной смолы. В соответствии с требованиями к характеристикам продукции для сверхвысокого напряжения, с использованием технологий удлинения цепи, прививки и блокирования молекулярной структуры была разработана эпоксидная смола, специально предназначенная для концевых изоляторов сверхвысокого напряжения. Модифицированная смола обладает повышенной температурой стеклования при одновременном улучшении ударной вязкости, что обеспечивает синергетическое улучшение механических, электрических и термических свойств отверждённого материала.
Превосходные комплексные характеристики. При сохранении соответствия электрическим требованиям для концевых изоляторов 1100 кВ были повышены температура стеклования и механические свойства. Разработана система рецептур на основе отечественных материалов, что обеспечивает технологическую основу для выбора рецептурных систем концевых изоляторов под различные требования и условия эксплуатации в будущем.
Низкая допустимая погрешность, высокая точность и эффективность технологии. Определены граничные условия, построена кинетическая модель процесса отверждения. На основе результатов моделирования установлены параметры 4-стадийного процесса отверждения. Осуществлено первопроходческое применение отечественной смолы в эпоксидных литых изоляторах для коммутационного оборудования 1100 кВ.
